SK系列真空泵 —— 化工制药行业首选设备

在化工制药领域，真空环境的稳定性与可靠性直接关系到产品质量与生产安全。SK系列水环式真空泵凭借卓越的性能表现，已成为众多化工制药企业的首选设备，广泛应用于蒸馏、结晶、干燥、脱气及真空过滤等核心工艺流程。

一、核心优势

• 耐腐蚀设计：泵体采用不锈钢材质制造，可耐受多种化学溶剂与腐蚀性气体，完美适配制药级洁净环境要求。
• 运行稳定可靠：采用水环压缩原理，无机械摩擦部件，运转平稳、噪音低、维护简便，保障连续生产不间断。
• 真空度范围广：极限真空可达-0.098MPa，满足从粗真空到中真空的多种工艺需求，适应性极强。
• 节能高效：优化的叶轮结构与流道设计，有效降低能耗，较同类产品节能15%-20%，助力企业降本增效。
• 安全防爆：配备气水分离器与安全阀，有效防止液体倒流，确保在易燃易爆环境中安全运行。

二、适配环境 & 运行条件

1. 标准适配环境

• 工作介质：无腐蚀性、不溶于水、不含固体颗粒的气体，允许混有少量液体。
• 温度要求：
  • 抽吸气体温度：-10℃~40℃
  • 工作液（水）温度：0℃~35℃（标准进水温度 15℃，水温过高需增设冷却装置）
• 环境条件：室内通风良好、粉尘少，避免强腐蚀性气体长期侵蚀泵体；若在室外使用，需加装防雨防晒罩。
• 水质要求：优先使用清洁自来水，硬度高的地区需定期除垢，防止叶轮结垢影响效率。

2. 可拓展适配场景（需特殊配置）

• 含腐蚀性气体：需更换不锈钢材质泵体、耐腐蚀机械密封，并采用耐腐工作液。
• 易燃易爆气体：需选用防爆电机、铜质叶轮（无火花），并设置气体回收装置。

三、使用禁忌 & 风险红线

1. 绝对禁止的操作

• ❌ 严禁抽吸含氧过高、有毒、易爆的气体（如高浓度氧气、氯气、乙炔等），也不可抽吸与泵体材料 / 工作液发生化学反应的气体。
• ❌ 严禁无工作液干转，泵内缺水运行会导致叶轮、密封快速磨损，甚至烧毁电机。
• ❌ 严禁超过极限真空度运行，否则会出现汽蚀现象，损坏泵体内部零件。
• ❌ 严禁将真空泵当作压缩机或传输泵使用，超出设计工况会导致泵体过热、效率骤降。

2. 关键注意事项

• 启动前必须检查电机转向，反转会导致泵腔进水口、排气口错乱，无法形成真空。
• 填料密封的泵，需调节压盖松紧度，以水呈滴状外漏为宜，过紧会加剧磨损，过松则漏气影响真空度。
• 停机时需先关闭进气阀门，再停水，泵继续运转 1-2 分钟排净内部积水，防止冬季冻裂泵体。
• 轴承温度不得超过环境温度 35℃，最高不超过 70℃，定期更换润滑油（每年至少 1 次）。

四、SK水环式真空泵性能参数

极限压力均为-700mmHg

五、SK 水环式真空泵工作过程（抽真空模式）

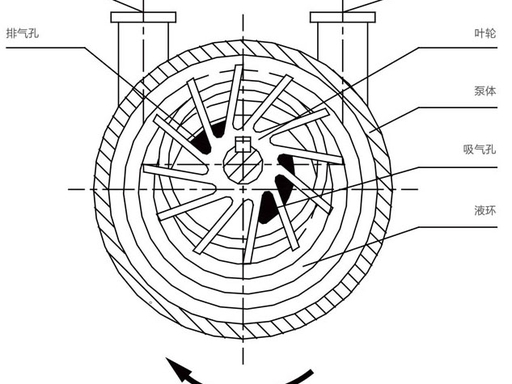

SK 泵核心是偏心叶轮 + 旋转水环，利用容积变化实现吸气 — 压缩 — 排气，全程等温压缩，可抽含少量液体的气体。

1. 形成水环：泵内注入清水，叶轮偏心安装；电机带动叶轮旋转，水受离心力甩向泵壁，形成等厚度旋转水环。水环上部与轮毂相切，下部贴叶片顶端，轮毂与水环间形成月牙形腔室，被叶片分隔成多个小腔。
2. 吸气（0°→180°）：叶轮前半转，小腔容积由小变大，压力降低；与端盖上吸气口连通，气体被吸入小腔；转至 180° 时，小腔与吸气口隔绝，吸气结束。
3. 压缩与排气（180°→360°）：叶轮后半转，水环内表面向轮毂靠近，小腔容积由大变小，气体被压缩、压力升高；当压力略高于大气压时，小腔与排气口连通，气体随少量水排出泵外。
4. 连续循环：叶轮每转一周，各小腔完成一次吸排气；多腔同步工作，实现连续抽气，入口形成稳定真空。

六、SK 水环式压缩机工作过程（压送模式）

结构与真空泵相同，仅排气压力更高（0.2~0.4MPa），用于压送气体，流程类似但压缩比更大。

• 吸气：常压 / 低压气体进入，小腔容积扩大吸入气体。
• 压缩：小腔容积缩小，气体压力升至0.2~0.4MPa。
• 排气：高压气水混合物排入汽水分离器，分离后气体送入用气系统，水回流循环。
• 关键：压缩放热多，需连续补水冷却，防止水环过热、真空度 / 压力下降。

七、气水分离器工作过程（核心配套）

作用：分离泵排出的气水混合物，气体外排 / 送系统，水循环回用，稳定水位、冷却补水。

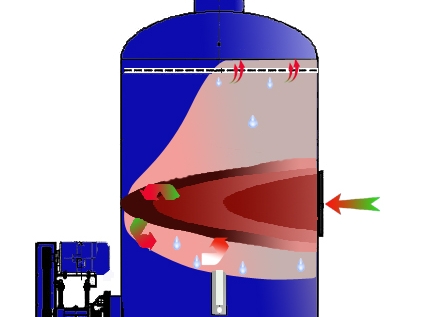

1. 气水混合入口：泵排出的气水混合物（含大量水雾）经导气管切向进入分离器筒体。
2. 离心 + 重力分离：混合气流沿筒壁高速旋转，形成旋流；水滴受离心力甩向筒壁，汇集成大水滴，靠重力下落至底部储水腔；气体向中心上升。
3. 气体排出：净化后的气体从顶部排气管排出（真空泵直排大气；压缩机送工艺系统）。
4. 水循环与水位控制：
   • 底部储水经回水管送泵，作工作液循环使用。
   • 设自动溢水开关：水位过高时自动排水，过低时关闭，维持恒定水位，保证水环稳定、泵性能正常。
5. 补水冷却：工作水温升高时，补充冷水（自来水），降低循环水温，避免汽蚀、维持极限真空。

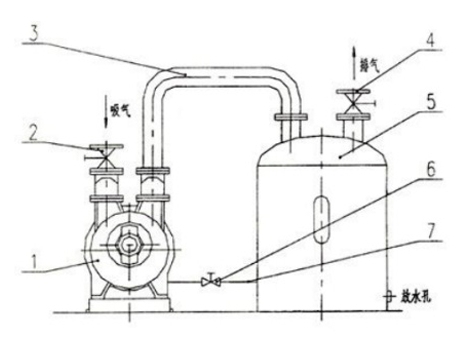

八、真空泵 + 压缩机 + 汽水分离器完整流程

1. 真空工况（如真空过滤、干燥）

• 气体 → 吸气阀 → SK 真空泵（吸气→压缩→排气） → 气水混合物 → 汽水分离器 → 气体排空；水→回水管→泵（循环）；多余水→溢水管排出。





2. 压缩工况（如气体输送、加压）

• 常压气体 → 吸气阀 → SK 压缩机（吸气→压缩→高压排气） → 气水混合物 → 汽水分离器 → 高压气体→工艺系统；水→回水管→泵（循环）；自动补水冷却、稳定水位。

九、关键要点

• 水环核心：无工作液严禁干转，会烧毁叶轮与密封。
• 水温控制：进水温度≤35℃，过高需冷却，否则真空度 / 压力骤降。
• 水位稳定：分离器水位异常会导致漏气 / 水淹，影响泵效率与安全。

选择SK系列，选择专业与信赖！为您的化工制药生产保驾护航！
