一套稳定的真空泵系统，不是简单 “买泵 + 接管”，而是选型→设计→安装→调试→维护的系统工程。80% 的真空度不足、能耗高、故障频发，都源于前期设计与安装不当。本文从五大维度，教你搭建高效、稳定、防冻的工业真空系统。
一、第一步：确定核心参数（选型基础）
1. 抽气速率（抽速 S）
公式：S ≥ V ÷ t × (1 + 泄漏率)
-
V：容器体积（m³）；t：要求抽真空时间（h）；泄漏率：5%–10%；
-
例：10m³ 罐体，10 分钟抽到 - 0.08MPa→S≥60 m³/h。
2. 极限真空度
-
粗真空（-0.07~-0.09MPa）：水环泵、单级旋片泵；
-
中真空（1–1000Pa）：无油泵、双级旋片泵；
-
高真空（<1Pa）：罗茨泵组、螺杆干式泵。
3. 介质与环境
-
含水汽：优先水环泵；
-
含粉尘：加前置过滤器；
-
低温（≤0℃）：防冻设计（防冻液、保温、放空阀）。
二、第二步：泵组选型（行业主流搭配）
-

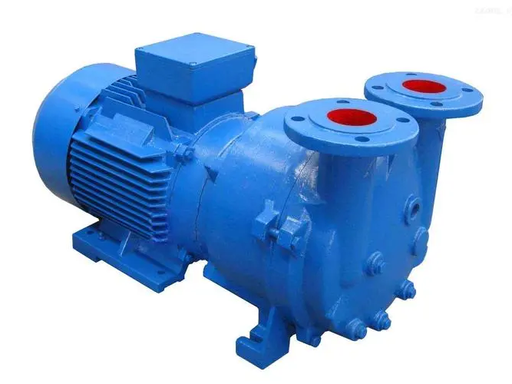

单级水环泵（2BE/2BV）
适用：小型设备、常规真空、低温高湿；
优势：性价比高、耐水汽、防冻易做。
-
WLW 无油立式泵
适用：医药、食品、无菌化工、低温洁净；
优势：无油污染、耐凝露、维护简单。
-

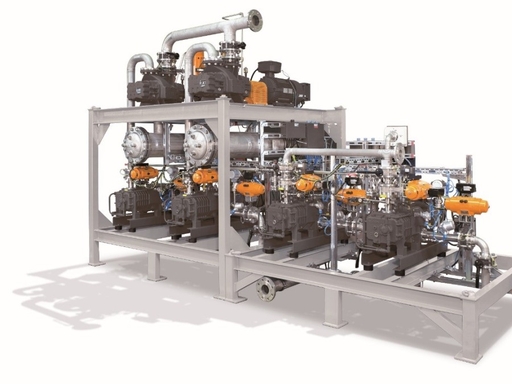

罗茨 + 水环泵组（ZJ+2BE）
适用：大抽速、高真空、深冷工况；
优势：抽速大、极限真空高、低温稳定。
三、第三步：管路设计（80% 漏气问题在管路）
1. 管径与走向
-
管径≥泵接口口径，细管增阻力、降抽速、升能耗；
-
管路尽量短、少弯头，减少泄漏点；
-
坡度≥1%，坡向泵体或放空阀，避免积水（低温关键）。
2. 密封与配件
-
法兰：氟橡胶密封垫（低温耐老化）；
-
螺纹：缠绕生料带 + 密封胶；
-
必配：进气过滤器、真空表、放空阀、排污阀。
3. 低温防冻设计（≤0℃必做）
-
工作液：水环泵用乙二醇防冻液（-20℃~-40℃）；
-
管路：包裹保温棉，关键处加伴热带；
-
低点：每段管路最低处装放空阀，停机排净积水。
四、第四步：现场安装要点
-
地基与找平：混凝土地基，水平安装，减少振动；
-
入口保护：装不锈钢过滤器，防杂物进泵腔；
-
电气与接地：匹配电压、可靠接地，低温用耐寒电缆；
-
空间预留：四周留检修空间，方便维护。
五、第五步：调试与验收
-
空载试运行：无负载运行 30 分钟，无异响、无泄漏；
-
负载测试：对接容器，检测真空度、抽速达标；
-
连续运行：24 小时运行，无异常升温、无故障；
-
低温测试：≤0℃环境，启动正常、真空度稳定、无结冰。
六、常见问题与优化
-
真空度上不去：查漏、换密封、清过滤器、降水温；
-
能耗高：优化管路（减弯头、加粗管）、匹配泵型、变频改造；
-
冬季冻裂：换防冻液、加强保温、停机放空。
七、总结
真空泵系统成功关键：参数算准、泵型选对、管路做好、防冻到位、调试严格。低温工况优先水环泵或 WLW 无油泵，管路坡度 + 放空阀 + 防冻液，杜绝冻裂。稳定的真空系统，能提升效率、降低故障、延长设备寿命。
